[WEB/WAS] Apache ↔ Tomcat 연동(Reverse Proxy)

일경험 인턴형을 했지만 따로 업무를 받지는 않아서 교육다니면서 든 생각을 바탕으로 해보고 싶은 걸 기획해서 간단한 장애 테스트를 하려고 한다. 그래서 테스트 환경을 만들기 위해 Apache, Tomcat, PostgreSQL을 사용하려고 한다.

---

⚙️VMware 구성

VMware는 아래와 같이 구성했다.

• OS: Rocky Linux 9.7
• CPU: 2 Core
• Memory: 1GB
• Disk: 20GB

나는 WEB, WAS, DB를 각각 분리해 총 세 대를 구성했다.

✍🏻 패키지 설치

이제 각 필요한 서비스를 설치해야 한다. 나는 Ansible을 이용해 설치하였다. Ansible playbook은 아래와 같다.

- name: Install WEB - WAS - DB
  hosts: localhost

  tasks:
  - name: Install Apache
    dnf:
      name: httpd
      state: present

  - name: Start Apache
    service:
      name: httpd
      state: started
      enabled: yes

  - name: Install JDK
    dnf:
      name: java-17-openjdk
      state: latest

  - name: Install Tomcat
    dnf:
      name: tomcat
      state: present

  - name: Install Tomcat Webapps
    dnf:
      name: tomcat-webapps
      state: present

  - name: Install Tomcat Admin Webapps
    dnf:
      name: tomcat-admin-webapps
      state: present

  - name: Start Tomcat
    service:
      name: tomcat
      state: started
      enabled: yes

  - name: Install PostgreSQL
    dnf:
      name: postgresql-server
      state: present

  - name: Check if PostgreSQL data directory is initialized
    stat:
      path: /var/lib/pgsql/data/PG_VERSION
    register: pg_data_dir

  - set_fact:
      postgresql_data_dir_initialized: "{{ pg_data_dir.stat.exists }}"

  - name: Init DB
    command: postgresql-setup --initdb
    when: not postgresql_data_dir_initialized

  - name: Start PostgreSQL
    service:
      name: postgresql
      state: started
      enabled: yes



실제로는 host별로 task를 나누었으며 위 스크립트는 localhost로 한 서버에 다 설치하는 경우를 가정해서 작성한 것이다. 위 스크립트를 실행하면 다음과 같이 성공한 것을 알 수 있다.

필요한 패키지를 설치했으니 이제 각 서비스를 구성해야 한다.

👩🏻‍💻Apache 구성

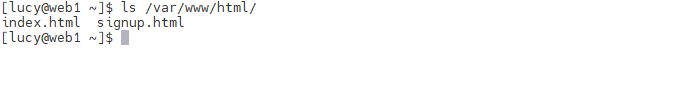

먼저 Apache를 구성할 것이다. 정적 페이지는 아래와 같이 /var/www/html에 추가하면 된다. javascript나 css도 마찬가지로 해당 디렉토리에 위치시키면 된다. 나는 bootstrap을 이용해서 따로 css가 있지는 않다.

그리고 /etc/httpd/conf/httpd.conf에서 Include conf.modules.d/*.conf 밑에 다음과 같이 추가한다.

was와 연동하기 위해 apache의 /etc/httpd/conf.d/ 하위에 프록시를 설정할 .conf 파일을 만든다. 아래 파일은 httpd.conf에 IncludeOptional  conf.d/*.conf가 명시되어있어서 conf.d에 만들어두면 알아서 참조할 것이다.

<VirtualHost *:80> # *:80 ➡️80포트 요청 처리
  ServerName test.com # 도메인 기준 가상 호스트

  DocumentRoot /var/www/html # 정적 파일(HTML 등) 위치

  ProxyPreserveHost On

  # 요청을 WAS로 전달
  ProxyPass	{매핑 경로}	http://{WAS-IP:포트}/{jsp 파일 있는 폴더}

  # WAS 응답 헤더(URL)을 다시 WEB 기준으로 변환
  ProxyPassReverse	{매핑 경로}	http://{WAS-IP:포트}/{jsp 파일 있는 폴더}
</VirtualHost>

👩🏻‍💻Tomcat 구성

Apache 구성이 끝났으니 이번에는 Tomcat을 구성하겠다. 사실 tomcat은 따로 구성할 것이 없다. 사용하려는 mod_proxy는 mod_jk와 달리 별 다른 Connector가 필요하지 않다고 한다. mod_jk였으면 server.xml에서 service 명이 Catalina라고 되어있는 것의 Connector를 수정해야 한다.

Tomcat에서 설정할 것은 DB 관련 설정만 하면 된다. 우선 그 전에 동적 처리를 위한 jsp 파일은 webapps에 하위 디렉토리를 만들어서 위치시킨다.

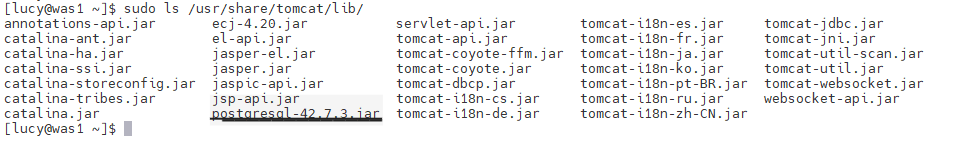

그리고 postgresql jdbc connector관련 jar를 다운받아 다음 이미지와 같이 /tomcat/lib 디렉토리에 위치시킨다.

# postgresql connector 라이브러리 설치
curl -LO https://jdbc.postgresql.org/download/posgresql-42.7.9.jar

그리고 DB 정보를 작성한다. 원래 web.xml과 context.xml은 conf 디렉토리에 있는데 내가 만든 프로젝트에만 적용하기 위해서 /usr/share/tomcat/webapps/board 하위에 WEB-INF와 META-INF 디렉토리를 생성해서 두 파일을 만들어서 이 파일에 작성한다.

/usr/share/tomcat/webapps/META-INF/context.xml

/usr/share/tomcat/webapps/board/WEB-INF/web.xml



난 postgresql을 사용할거라 위와 같이 정했다. 다른 DB를 사용한다면 아래 사이트를 참고하면 된다.

Apache Tomcat 9 (9.0.115) - JNDI Datasource How-To

---

이렇게 WEB, WAS, DB 연동을 마치겠다. SSL은 추후 설정하게 되면 올리겠다.

---
